Перетворювач DC-DC 5A знижувальний на XL4015E з дисплеєм LED 75 Вт
Для придбання товару натисніть на кнопку "Купити".
Модель HW-316E

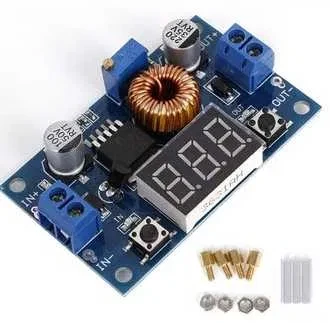

Модуль DC-DC XL4015E знижувальний 1.25-36V 5A 75W — призначений для зміни значення вихідної напруги. Особливістю цього модуля є наявність вольтметра. Цей модуль можна використовувати як невеликий блок живлення як зарядний пристрій, живлення електронних пристроїв тощо.
Модуль спроєктований на мікросхеми XL4015E, вольтметрі, підстроєному резисторі та інших допоміжних компонентів. Завдяки вбудованому вольтметру, регулювання вихідної напруги стало набагато простішим. Відбивається напруга постійного струму зовнішнього джерела живлення та вихідна напруга за допомогою семисегментного дисплея. Дисплей відтворює лише величину напруги. Перемикання цих напруг здійснюється тактовою кнопкою на платі. Під час роботи із силою струму близького до максимального значення 3 А необхідно встановити додаткове охолодження (радіатор).
Вихідна напруга задається багатообертовим резистором.
Ліва кнопка вмикає/вимикає індикацію дисплея. Права кнопка перемикає показники вхідної/вихідної напруги на дисплеї.
Під'єднується зовнішнє джерело живлення та пристрій для перетворювача напруги за допомогою 2 клемників:
VIN +: вхідна напруга 4 - 38 В
VIN - : «Земля»
VOUT +: вихідна напруга 1,25 - 36 В
VOUT — : загальний дріт пристрою
Також на платі модуля є 2 світлодіоди:
IN: сигналізує про подавання вхідної напруги
OUT: сигналізує про подавання вихідної напруги
Похибка вольтметра становить +-0.05V, а діапазон 0 — 40V.
Вхідна напруга 4,0 — 38V. ( Вхідна напруга має бути більш ніж на 1,5 В вище вихідної напруги)
Регульований діапазон вихідної напруги 1,25 В — 36 В плавно регулюється.
Вихідний струм може досягати 5 А, рекомендується використовувати його в межах 4,5 А.
Вихідна потужність може досягати 75 Вт.
Висока ефективність перетворення, до 96% (ефективність залежить від вхідної, вихідної напруги, струму та перепаду тиску)
З захистом від перегрівання та захистом від короткого замикання.
Технічні характеристики:
- Розмір 66 * 39 * 18 мм
-Вага 33
Uin=4-38V;
Uout=1.25-36V;
Imax=5A;
LED-індикатор 0.36дюйма;
