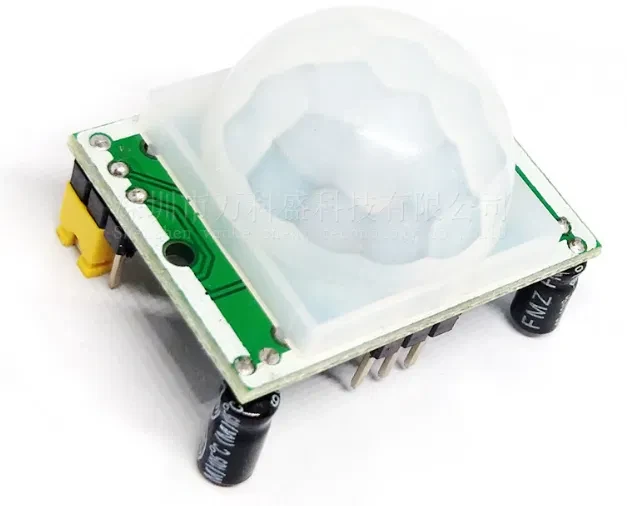

Інфрачервоний датчик руху HC-SR501 (PIR Motion sensor) Регульований

Інфрачервоний датчик руху HC-SR501 (PIR Motion sensor) Регульований

Для придбання товару натисніть на кнопку "Купити"

Інфрачервоний датчик руху HC-SR501, також званий PIR-сенсором, являє собою пристрій, що реагує на рух людей у навколишньому просторі. Датчик працює за принципом вимірювання рівня інфрачервоного випромінювання, що випромінюється живими істотами. Також HC-SR501 може реагувати на інші об'єкти, що випромінюють тепло, особливо, якщо їхня температура змінюється. Сенсор HC-SR501 легко впроваджується в схеми на базі Arduino, AVR, PIC, ARM та інших мікроконтролерів.

Детальний опис і вмикання тут:
https://robotchip.ru/obzor-infrakrasnogo-datchika-dvizheniya-hc-sr501/

Кожен запакований в антистатик.

Використовується для виявлення в контрольованій зоні руху об'єктів, які випромінюють інфрачервоне випромінювання (тепло). Принцип роботи датчика ґрунтується на піроелектричності.
Піроелектричність — це властивість генерувати певне електричне поле в разі опромінення матеріалу інфрачервоними (тепловими) променями.

Над чутливим елементом встановлена лінза Фрееля, яка використовується для збільшення радіуса огляду та посилення вхідного інфрачервоного сигналу.

Для використання датчика потрібно під'єднати живлення, під'єднати до контролера, або до реле через плату керування помістити датчик у середовищі вимірювання. Потім потрібно записати на контролер спеціальну програму, яка дає змогу працювати з датчиком. Після цього можна починати роботу. Не розташовувати датчик у місцях, де швидко змінюється температура! Це призведе до того, що датчик не зможе виявляти появу об'єкта в контрольованій зоні та буде багато помилкових спрацьовувань.

Модуль має два режими роботи:

1. Режим H. Під час спрацьовування датчика кілька разів поспіль на його виході (на OUT) залишається високий логічний рівень.
2. Режим L. На виході під час кожного спрацьовування датчика з'являється окремий імпульс.
На датчику руху HC-SR501 встановлено кілька органів керування й налаштування:

клеми для перемикання режимів роботи. Позначення клем: L, MD, H.
два підстройкових резистори:
Sx — для регулювання чутливості (від 3 до 7 м);
Tx — для встановлення часу (від 5 до 300 сек), упродовж якого у разі виявлення руху на OUT буде логічна одиниця.
Має один інтерфейс для під'єднання до мікроконтролера. Це 3 контактний штировий інтерфейс.

Контакти інфрачервоного датчика руху HC-SR501:

OUT (вихідний сигнал) — контакт для обміну даними між датчиком і мікроконтролером;
VCC — напруга живлення;
GND — загальний контакт.
Живлення датчика руху HC-SR501 здійснюється від контролера Arduino, або від іншого керівного мікропроцесорного пристрою, або від зовнішнього джерела живлення (блока живлення, батареї).

Характеристики:
Живлення:
Постійна напруга 4,5-20 В.
У режимі очікування струм споживання менш ніж 50 мкА
Найбільший споживаний струм під час роботи 65 мА
Напруга логічних рівнів відповідає вимогам логіки з харчуванням 3,3 В.
Відстань виявлення: 3 – 7 м, стандартно 7 м.
Максимальний кут виявлення 110°, на відстані 7 м 120°
Час підтримки високого рівня виходу за присутності: 20-300 с.
Час ігнорування подій після фіксації — 0,2 с.
Температура навколишнього повітря під час роботи: -15...70°C
Розміри: 32 Х 24 Х 28 мм.
