XH-M609 Контролер модуль керування заряджанням 12-24V плата/захист/

XH-M609 Контролер модуль керування заряджанням 12-24V плата/захист/

Для придбання натисніть на кнопку "Купити з доставкою".

У наявності.

Номінальна напруга: 7-80 В
Розміри: 57*42*19 мм
Вага 28 г.
Потужність: 1,5 Вт

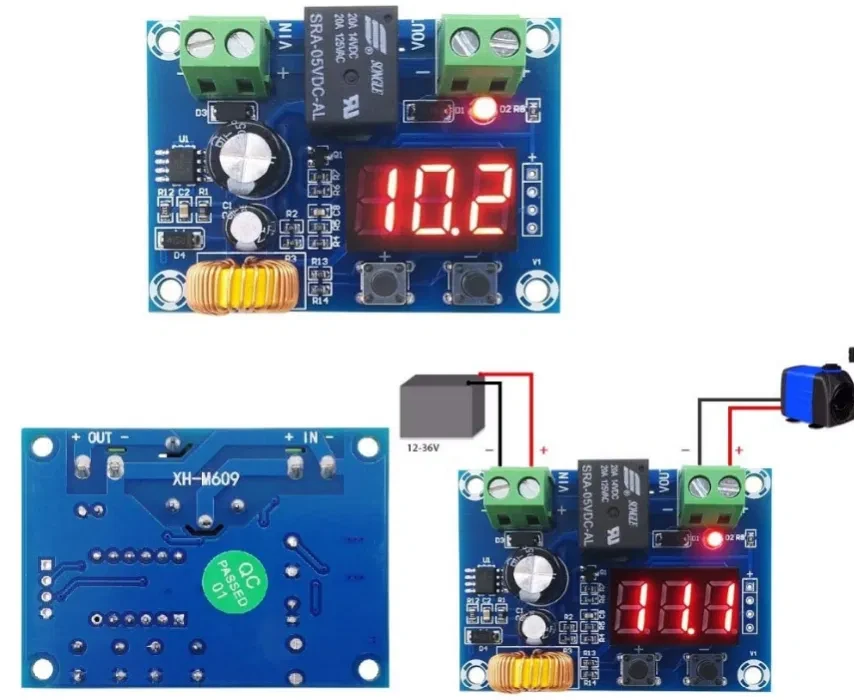

Обмежувач розряду або зниження напруги літієвих акумуляторів програмований XH-M609 +реле напруги для захисту акумулятора від розряду або перезаряджання.

Спрацьовування відбувається у разі досягнення порогових значень напруги на клемах АКБ, які встановлюються кнопками та виводиться на цифровому індикаторі.
Модуль має індикатор і кнопки настроювання роботи. Використовується як балансир для АКБ у системі 12-24V. Робота цієї схеми полягає в тому, що вона за виставленою напругою може вимикати або під'єднувати до АКБ споживачів або зарядний пристрій.

Ліва кнопка — налаштування напруги, за якого реле спрацює. натиснути та утримувати, потім встановити значення.
Правою кнопкою встановлюється відмінність спрацювання у вольтах.

Реле напруги може живитися від напруги в діапазоні від 8 вольтів до 36 вольтів, на платі є вбудований DC-DC-перетворювач. Контактне реле на борту дуже маленьке та не варто вірити написам 20 А, китайці люблять перебільшувати. Мінімальний час роботи реле приблизно 1 сек, швидше не може перемикатися, навіть якщо напруга змінюється швидше.

Настроюється хустка двома кнопками. Лівою кнопкою встановлюється напруга спрацьовування реле. Під час утримання кнопки цифри почнуть блимати й можна змінювати лівою в мінус а правою кнопкою на плюс значення. Правою кнопкою встановлюється значення, на скільки напруга має збільшитися для увімкнення реле. Наприклад, якщо встановлено 14.2 вольта, а друге значення 0.5 вольтів то реле спрацює за 14.7 вольтів, а вимкнеться за 14.2 вольта.

Сама ця хустка може виконувати цілу низку завдань. Наприклад, захист акумулятора від розряджання. Через цю хустку можна під'єднати споживачі від акумулятора та встановити поріг вимикання, наприклад, за 11.0 вольтів і тоді споживачі вимикаються від АКБ, водночас значення. Можна під'єднати зарядний пристрій, щоб він під'єднався автоматично для підзаряджання АКБ, або для його вимкнення, коли АКБ зарядиться.

Контроль напруги: 6-60 В,
робоча напруга.: 7-80 В,

Відео огляд:
https://www.youtube.com/watch?v=e2rAzVuWMiI
