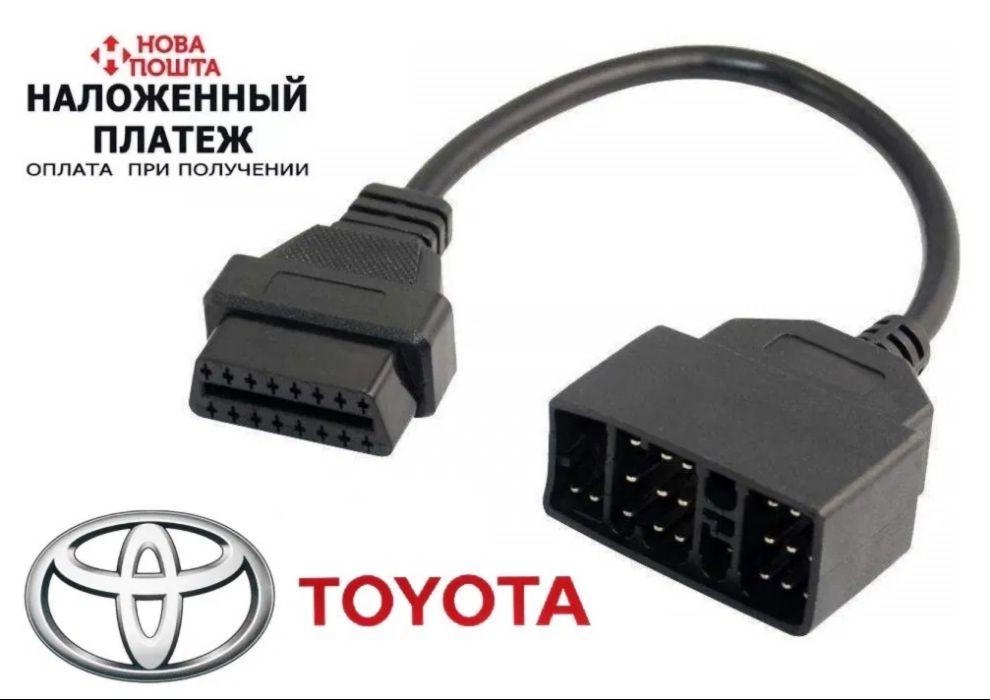

Перехідник OBD2 16pin мама на Toyota 22pin тато Тойота адаптер ELM327

Стандартный разъем OBD II, необходимый для проведения диагностики автомобиля, встречается не во всех транспортных средствах. Иногда компании-производители устанавливают свои диагностические разъемы. Чтобы подсоединить к ним сканирующее устройство, приходится использовать специальный переходник. Адаптер OBD II Toyota 22 pin позволяет определять коды ошибок и исправлять их в электронных системах управления автомобилями марки Toyota, где используются прямоугольные 22-пиновые разъемы.



FP - контроль напруги на паливному насосі або висновок для подачі напруги на паливний насос при перевірці тиску в паливній системі;
W - зчитування кодів самодіагностики двигуна (ланцюг лампи Check Engine);
E1 - зчитування кодів самодіагностики двигуна;
Ox - контроль вихідної напруги лямбда-зонда;
ТЕ1 - зчитування кодів самодіагностики двигуна;
ТЕ2 - зчитування кодів самодіагностики двигуна;
CC2 - діагностика другого лямбда-зонда;
ТЗ - зчитування кодів самодіагностики додаткових систем ABS, Трекшн-контроль, Система управління рівнем Hight Control тощо;
OP2 - K-лінія діагностики;
+B - живлення +12В;
VF-feedback voltage - контакт, напруга на якому є результатом аналізу комп'ютером стану і швидкодії лямбда-зонда, а також для індикації режиму, в якому знаходиться інжекторна система. Іноді вихідна напруга виведено на CCO.
VF2 - аналогічно VF, але для другого лямбда-зонда;
OX2 - OX аналогічно, але для другого лямбда-зонда;
TS - зчитування кодів самодіагностики датчиків швидкості ABS і Трекшн-контроль;
TT - діагностика АКПП;
OP3 - L-лінія діагностики;
IG - маса.
Терморегулятори 16-контактного трапецієподібного роз'єму OBD2:

1 - визначається виробником;
2 - шина J 1850;
3 - визначається виробником;
4 - заземлення шасі;
5 - сигнальне заземлення;
6 - CAN (прямий) J2284;
7 - ISO 9141 — 2 (К — лінія);
8 і 9 - визначається виробником;
10 - шина J1850;
11, 12, 13 - визначаються виробником;
14 - CAN (інвестований) J2284;
15 - ISO 9141 — 2 ( L — лінія );
16 - напруга акумулятора.
