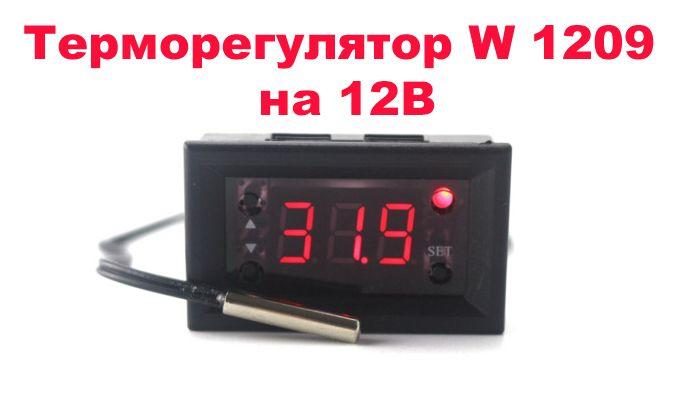

КОРПУС Терморегулятор W 1209 термостат 12В. термометр інкубатор w1209

КОРПУС Терморегулятор W 1209 термостат 12В. термометр інкубатор w1209

Для придбання товару натисніть на кнопку "Купити".

Терморегулятор w1209 призначений для контролю температури в діапазоні від -50°C до +110°C. Він може працювати в парі з нагрівачем або охолоджувачем.

Є ця ж модель без корпусу:
https://www.Пром.ua/uk/obyavlenie/termoregulyator-w-1209-termostat-12v-termometr-inkubator-teplits-w1209-IDHIfLP.html

Відео по налаштуванню:
https://www.youtube.com/watch?v=Sm58ueDaxeo

Терморегулятор w1209 оснащений:
-трехразрядным LED дисплеєм
-світлодіодний індикатор включення реле
-трьома кнопками управління
-роз'ємом для підключення зовнішнього термодатчика
-клемами «K0/K1» для підключення навантаження
-«+12V/GND» для живлення терморегулятора плати

Для живлення 12V нагрівача від одного проводу:
+12V - на харчування терморегулятора.
+12V - на нагрівальний елемент, наприклад для обігріву бджолиного вулика або інкубатора.
-GND - загальний

Навантаження на реле:
20A /14V
20A/125V
Рекомендоване навантаження при 220 V =180 W (15A)

Налаштування терморегулятора зберігаються в енергонезалежну пам'ять мікроконтролера і відключення живлення їх не міняє.
Програмований термостат призначений для контролю температури в діапазоні від -50 до +110°С, LED дисплей з трьома знаками, світлодіодний індикатор включення реле, три кнопки управління електронним терморегулятором, роз'єм для підключення зовнішнього термодатчика, клеми "К0/К1" для підключення навантаження і "+12V/GND" для живлення плати терморегулятора. На дисплеї відображається поточна вимірювана температура з датчика. LED індикатор відображає такі параметри: "LLL" ― датчик не підключений, "ННН" ― температура поза діапазону.

Для установки температури контролю необхідно натиснути кнопку SET, після чого кнопками "+" або встановити нову температуру, і ще раз натиснути кнопку SET.

Для входу в режим програмування необхідно утримувати протягом 5 секунд кнопку SET, після чого кнопками або вибрати пункт меню зі списку нижче. Для збереження налаштувань потрібно натиснути і утримувати кнопку SET, або ж не натискати ніякі кнопки протягом 10 секунд.

Для повернення до заводських налаштувань за замовчуванням необхідно відключити живлення приладу, натиснути одночасно кнопки "+" і "-"і утримуючи їх увімкнути живлення.

У разі зміни довжини проводу до термодатчику (терморезистору) - потрібно відкалібрувати терморегулятор в режимі Р4, по еталонному термометру (в межах ±7 °С)

В залежності від того що нам потрібно нагрівати або охолоджувати (при заданій температурі реле буде або замикати або розмикати контакти), встановлюємо один з двох режимів: охолоджування або нагрівання. Для цього натискаємо і утримуємо кнопку "SET" більше двох секунд на дисплеї відобразиться "Р0", це означає, що ми зайшли в програмне меню. Кнопками "+" і "-" здійснюється навігація по програмному меню, але в нашому випадку ми знаходимося на потрібному значенні "Р0", тому натискаємо кнопку "SET" і вибираємо потрібний режим: "З" це охолодження, а "Н" нагрів.

Наступна настройка в меню "Р1" - гістерезис, це різниця температур при якій вмикається або вимикається термостат, (заводська настройка 2°C). Наприклад, терморегулятор виставлений на відключення при +40°C, при досягненні цієї температури реле розімкнеться. А включиться тільки тоді, коли температура опуститься на виставлений гістерезис, тобто при +38°C.

Наступні два пункти меню:
"Р2" верхня межа встановлення підтримуваної температури (заводська установка +110°C).
"Р3" нижня межа встановлення підтримуваної температури (заводська установка -55°C). При досягненні цих температур терморегулятор W1209 буде вимкнений.
Далі в меню йде корекція температури "Р4", можна відкалібрувати показання температури до однієї десятої градуса (за замовчуванням 0°C).
Пункт меню "Р5" відповідає за затримку часу включення реле, можна виставити до 10 хв. (установка за замовчуванням 0 хв).
Останній пункт "Р6" дозволяє управляти захистом від перегріву. OFF –захист вимкнена, ON – захист включена.
Установка температуры: нажимаем кнопку "SET", индикатор начнет моргать, кнопками "+" и "-" устанавливаем нужную температуру.

Для сброса на заводские настройки необходимо:
отключить питание
нажать и удерживать кнопки "+" и "-»
подать питание на терморегулятор
На LED дисплее появится надпись "888", после чего отобразится текущая температура.

Характеристики:
-Габаритные размеры: 40 x 48 x 14 мм
-Диапазон измерения и программирования температуры: -50 C …110 C
- Точность измерения: 0,1 C в диапазоне от -9,9 C до 99,9 C;
или 1,0 C вне этого диапазона
-Точність управління: 0,1 C 0,1 C в діапазоні від -9,9 C до 99,9 C;
- або 1,0 C поза цього діапазону
-Точність гістерезису: 0,1 C
- Гістерезис: 0,1...15C
-Час оновлення показань: 0,5 секунд
-Напруга живлення, В: 12 VDC
-Датчик: NTC 10K 0.5%,
довжина кабелю 0,3 м, водозахист
-Максимальний струм навантаження: 5A / 220VAC; 15A / 14VDC
-Температура навколишнього середовища: -10...60 C
-Вологість навколишнього середовища: 20 – 85 %
-Споживаний струм: 30 mA
-Споживаний струм при роботі реле: 65 mA
-Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC) (при больших нагрузках, используйте контактор или твердотельное реле большей мощности

Применение изделия:
-домашние и производственные системы отопления
-системы кондиционирования
-инкубаторы
- теплицы
-морозильные или охладительные установки
- сушильные шкафы
- системы нагрева воды
- измерение температуры двигателя с возможностью -включения вентилятора радиатора, температуры на улице, в салоне и т.д
